Крышный радиальный вентилятор дымоудаления с выбросом вверх ВКР-ДУ-В предназначен для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения. Вентилятор ВКР-ДУ-В применяется в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03).
Вентилятор ВКР-ДУ-В устанавливается на кровлях зданий и сооружений. Применение вентилятора осуществляется в соответствии с требованиями СНиП 2.04.05-91 и СП 60.13330.2012.
Вентилятор ВКР-ДУ-В предназначен для эксплуатации на открытом воздухе. Вид климатического исполнения У, категория размещения 1, по ГОСТ 15150-69.
Нормальные значения климатических факторов внешней среды при эксплуатации вентиляторов ВКР-ДУ-В:

• верхнее значение + 40°С;
• нижнее значение - 45°С;
• значение относительной влажности – 80% при 25°С.

Перемещаемая среда не должна содержать липких веществ, волокнистых материалов, взрывоопасных смесей газов, паров и пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать другие твердые примеси в концентрации не более 100 мг/м3.
Предел огнестойкости при температуре перемещаемой среды, не менее:

• t = 400°C ……………2 часа   (120 мин)
• t = 600°C ……………2 часа   (120 мин)

Крышный радиальный вентилятор дымоудаления с выбросом в стороны ВКР-ДУ-С предназначен для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения.
ВКР-ДУ-С применяется в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03).
Вентилятор устанавливается на кровлях зданий и сооружений. Применение вентилятора осуществляется в соответствии с требованиями СНиП 2.04.05-91 и СП 60.13330.2012.
Вентилятор ВКР-ДУ-С предназначен для эксплуатации на открытом воздухе.
Вид климатического исполнения – У, категория размещения – 1, по ГОСТ 15150-69.
 Нормальные значения климатических факторов внешней среды при эксплуатации вентиляторов ВКР-ДУ-С:

• верхнее значение + 40°С;
• нижнее значение - 45°С;
• значение относительной влажности – 80% при 25°С.

Перемещаемая среда не должна содержать липких веществ, волокнистых материалов, взрывоопасных смесей газов, паров и пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать другие твердые примеси в концентрации не более 100 мг/м3.
 Предел огнестойкости при температуре перемещаемой среды:

• t = 400°C ……………2 часа, не менее   (120 мин)
• t = 600°C ……………2 часа, не менее   (120 мин)

Вентилятор радиальный дымоудаления ВР применяется в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03).
Возможно применение вентилятора в системах общеобменной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03). При защите электродвигателя от атмосферных воздействий и солнечной радиации допускается использование вентилятора в условиях умеренного, холодного и тропического климата (в соответствии с климатическим исполнением электродвигателя) по 1-й категории размещения.
Возможно изготовление вентилятора ВР 80-75 во взрывозащищенном исполнении.
Вентилятор устанавливается в вентиляционных камерах зданий и сооружений вне обслуживаемых помещений и за пределами зон постоянного пребывания людей. В месте установки вентилятора среднее квадратическое значение виброскорости внешних источников вибрации не должно превышать 2 мм/с.
Применение вентилятора ВР осуществляется в соответствии с требованиями СНиП 2.04.05-91 и СП 60.13330.2012.
Вид климатического исполнения – У, категория размещения – 2, по ГОСТ15150-69.
Нормальные значения климатических факторов внешней среды при эксплуатации вентиляторов ВР:

• верхнее значение + 40°С, нижнее значение - 45°С;
• значение относительной влажности – 80% при 25°С.

Перемещаемая среда не должна содержать липких веществ, волокнистых материалов, взрывоопасных смесей газов, паров и пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать другие твердые примеси в концентрации не более 100 мг/м3.
Направление вращения колеса - правое (по часовой стрелке, если смотреть со стороны всасывания).
Средняя квадратическая виброскорость не более 6,3 м/с.
Предел огнестойкости при температуре перемещаемой среды:

• t = 400° C................2 часа, не менее (120 мин) ……………2
• t = 600° C................2 часа, не менее (120 мин) ……………2   .

* Вентиляторы типоразмеров 5,6-11 изготавливаются без входного патрубка.

Вентилятор предназначен для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения.
Вентилятор применяется в системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03). Возможно применение вентиляторов в системах общеобменной вентиляции производственных, общественных, жилых, административных и других помещений(кроме категорий А и Б взрывопожарной опасности по НПБ 105-03);
Предел огнестойкости при температуре перемещаемой среды:

• t = 400о C................2 часа, не менее (120 мин);
• t = 600о C................2 часа, не менее (120 мин).

Питание электродвигателей от сети с напряжением 380 В и частотой тока 50 Гц
Конструкция:

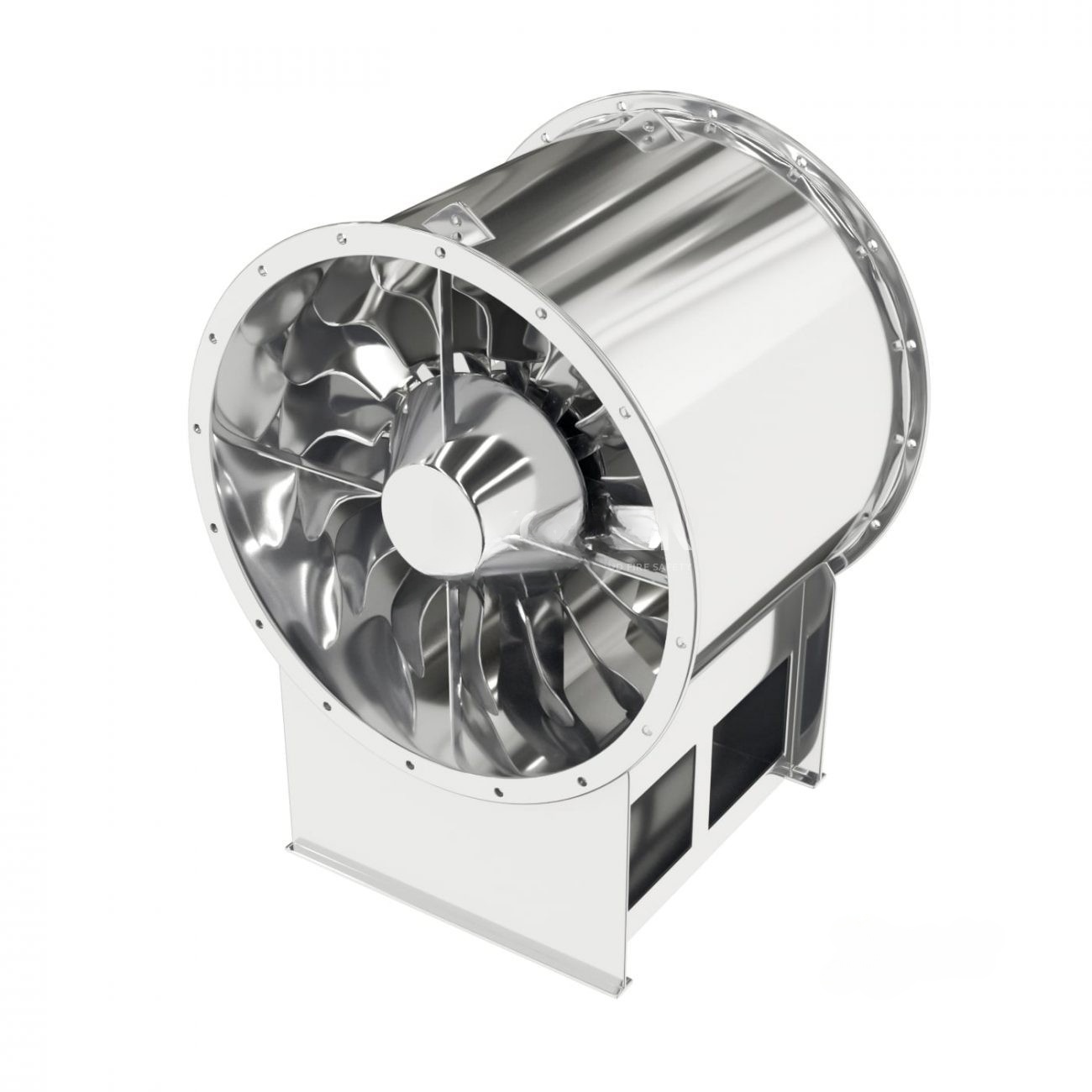

Вентиляторы ВО-ДУ состоят из корпуса, рабочего колеса, электродвигателя. Особенностью вентиляторов является возможность установки лопаток под разными углами, благодаря этому вентилятор с одним диаметром колеса обеспечивает целую область режимов. Электродвигатель изолирован от потока горячих газов в отдельной камере.
Вентилятор имеет две компоновки, отличающиеся креплением обечайки - фланцевое(компоновка 01) и на стойке (компоновка 02).
Эксплуатация:
Вентилятор устанавливается в вентиляционных камерах зданий и сооружений вне обслуживаемых помещений и за пределами зон постоянного пребывания людей. Применение вентилятора осуществляется в соответствии с требованиями СНиП 2.04.05-91 и СП 60.13330.2012.
Вид климатического исполнения-У, категория размещения-2, по ГОСТ 15150-69.
При условии предохранения электродвигателя от атмосферных воздействий допускается эксплуатация вентиляторов на открытом воздухе, категория размещения -1, по ГОСТ 15150-69.
Нормальные значения климатических факторов внешней среды при эксплуатации вентиляторов:
- верхнее значение + 40° С
- нижнее значение -45° С
Значение относительной влажности - 80% при 25° С

Условия эксплуатации:

1. Перемещаемая среда не должна содержать липких веществ, волокнистых материалов, взрывоопасных смесей газов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать другие твердые примеси в концентрации не более 100 мг/м3.
2. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

Среднее значение виброскорости вентилятора не более 6,3 мм/с по ГОСТ 24814.

Вентилятор радиальный дымоудаления ВР применяется в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03).
Возможно применение вентилятора в системах общеобменной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03). При защите электродвигателя от атмосферных воздействий и солнечной радиации допускается использование вентилятора в условиях умеренного, холодного и тропического климата (в соответствии с климатическим исполнением электродвигателя) по 1-й категории размещения.
Вентилятор ВР устанавливается в вентиляционных камерах зданий и сооружений вне обслуживаемых помещений и за пределами зон постоянного пребывания людей. В месте установки вентилятора среднее квадратическое значение виброскорости внешних источников вибрации не должно превышать 2 мм/с.
Применение вентилятора ВР осуществляется в соответствии с требованиями СНиП 2.04.05-91 и СП 60.13330.2012.
Вид климатического исполнения – У, категория размещения – 2, по ГОСТ15150-69.
Нормальные значения климатических факторов внешней среды при эксплуатации вентиляторов ВР:

• верхнее значение + 40°С, нижнее значение - 45°С;
• значение относительной влажности – 80% при 25°С.

Вентилятор изготавливается в двух конструктивных исполнения:

• исполнение 1 - с непосредственным приводом рабочего колеса;
• исполнение 5 - с клиноременным приводом рабочего колеса.

Перемещаемая среда не должна содержать липких веществ, волокнистых материалов, взрывоопасных смесей газов, паров и пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать другие твердые примеси в концентрации не более 100 мг/м3.
Направление вращения колеса - правое или левое(по часовой стрелке или против часовой стрелки, если смотреть со стороны всасывания).
Средняя квадратическая виброскорость не более 6,3 м/с.
Предел огнестойкости при температуре перемещаемой среды:

• t = 400о C................2 часа, не менее (120 мин);
• t = 600о C................2 часа, не менее (120 мин).

Вентилятор пристенный дымоудаления ВНР-ДУ (далее вентилятор) предназначен для удаления возникающих при пожаре высокотемпературных дымовоздушных смесей и одновременного отвода тепла за пределы обслуживаемого помещения. Вентилятор применяется в системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А и Б взрывопожарной опасности по НПБ 105-03). Возможно применение вентиляторов в системах общеобменной вентиляции производственных, общественных, жилых, административных и других помещений (кроме категорий А ми Б взрывопожарной опасности по НПБ 105-03)
Предел огнестойкости при температуре перемещаемой среды:

• t = 400° C................2 часа, не менее (120 мин) ……………
• t = 600° C................2 часа, не менее (120 мин) ……………

Стакан монтажный (узел прохода) на шахту квадратного сечения (для вентиляторов ВКР-ДУ-С, ВКР-ДУ-В и ВКРВ-ДУ).
Стакан монтажный, стальной, квадратный предназначен для монтажа крышных вентиляторов на кровле зданий.
Стакан монтажный СТКВ-М - представляет собой стальную конструкцию, состоящую из участка оцинкованной трубы квадратного сечения, верхней крышки, для монтажа основания вентилятора и нижнего опорного основания. Нижняя часть основания выходит в подкровельное пространство и имеет фланец для присоединения воздуховода квадратного сечения.
Стакан утепленный СТКУ-М - представляет собой стальную конструкцию, состоящую из участка оцинкованной трубы прямоугольного сечения, утепленного термо-шумоизолирующим материалом и нижнего опорного основания по конструкции аналогичного СТКВ.
Предназначен для предотвращения образования конденсата на внутренних стенках стакана из-за перепада температур наружного воздуха и температуры воздуха в помещении.
Стакан утепленный с утепленным клапаном СТКУ-К - представляет собой стальную конструкцию, состоящую из участка оцинкованной трубы прямоугольного сечения, утепленного термо- шумоизолирующим материалом и нижнего опорного основания по конструкции аналогичного СТКУ-М. В данный стакан встраивается воздушный утепленный клапан VKZ(G) оснащенный электроприводом, работающий по схеме "открыто-закрыто" для предотвращения неконтролируемого оттока тепла из помещения.
Термостойкий кабельканал(для вентиляторов ВКР-ДУ-С)- элемент, обеспечивающий надежную работу крышных вентиляторов при удалении высокотемпературных газовоздушных смесей, возникающих при пожаре.
Термостойкий кабельканал монтируется при помощи саморезов 4,2х16 на корпусе крышных вентиляторов дымоудаления и служит для защиты питающего кабеля электродвигателя вентилятора от воздействия высоких температур, возникающих при пожаре. При этом обеспечивается возможность безопасного размещения токоподводящего кабеля непосредственно в зоне выброса вентилятора.
Термостойкий кабельканал представляет собой короб, обеспечивающий так же защиту от механического повреждения кабеля и исключающими возможность прекращения подачи питания на двигатель вентилятора при пожаре.
Виброизоляторы (для вентиляторов ВКР-ДУ-С, ВКР-ДУ-В, ВКРВ-ДУ и ВР-ДУ). Виброизоляторы пружинные предназначены для уменьшения динамических усилий, передающихся на элементы конструкций, от установленных на них вентиляторов.
Для центробежных вентиляторов виброизоляторы монтируются между установочной поверхностью и рамой вентилятора.
Для крышных вентиляторов виброизоляторы монтируются между основанием вентилятора и установочной конструкцией (Стакан или Обечайка). При установке виброизоляторов на крышных вентиляторах монтажные отверстия в нижнем фланце основания выполняются по месту, в зависимости от типоразмера виброизолятора.
Клапан обратный (для вентиляторов ВКР-ДУ-С, ВКР-ДУ-В и ВКРВ-ДУ) предназначен для исключения обратной тяги и предотвращения попадания холодного воздуха в помещение при неработающем вентиляторе.
Клапан состоит из стального корпуса и установленных двухстворчатых лопаток. При отсутствии потока воздуха (вентилятор включен)масса лопаток удерживает их в закрытом положении. При работающем вентиляторе поток воздуха преодолевает массу лопаток и клапан открывается.
Монтаж клапана осуществляется на входной переход, до установки вентилятора на узел прохода. Для установки клапана необходимо снять нижнее основание вентилятора, установить клапан на встроенный в данное основание переход и смонтировать основание с клапаном на узел прохода посредством болтового соединения, после чего снова установить вентилятор на основание и закрепить.
Примечание. На вентиляторы ВР-ДУ ставятся клапаны обратные общего назначения.
Поддон круглый (для вентиляторов ВКР-ДУ-С, ВКР-ДУ-В и ВКРВ-ДУ)предназначен для обеспечения условий безопасности при эксплуатации, а также сбора и удаления конденсата. Поддон крепится к монтажному стакану до установки крышного вентилятора. Крепление поддона осуществляется при помощи болтов и гаек М12. В помещениях с высокой влажностью необходимо предусматривать отвод конденсата из поддона. Для этого в центральной части поддона имеется патрубок, к которому может быть присоединена водоотводящая труба.
Обечайка (для вентиляторов ВКР-ДУ-С, ВКР-ДУ-В и ВКРВ-ДУ) используется при монтаже вентиляторов ВКР-ДУ-С, ВКР-ДУ-В, ВКРС-ДУ, ВКРВ-ДУ.
Применение обечайки позволяет увеличить высоту от кровли до места выброса вентилятора до двух метров, что необходимо в соответствии с требованиями СП 30.13330.2012.
Обечайка устанавливается между стаканом и вентилятором.
Гибкие вставки (для вентиляторов ВКР-ДУ-С, ВКР-ДУ-В, ВКРВ-ДУ и ВР-ДУ). Вставки гибкие термостойкие предназначены для соединения вентиляторов дымоудаления с элементами воздуховодов. Через вставки могут перемещаться газовоздушные смеси с температурой до 400°C и до 600°С в течение не более 120 минут.
Вставка состоит из рукава и фланцев, закрепленных на рукаве. Гибкий рукав вставки выполнен из стекловолоконной ткани.
Вставки гибкие термостойкие могут изготавливаться прямоугольного сечения (для вентиляторов ВР-ДУ) и круглого сечения (для вентиляторов ВКР-ДУ-С, ВКР-ДУ-В, ВКРВ-ДУ и ВР-ДУ).
